Die Montage eines Schuko-Steckers wirkt auf den ersten Blick simpel. Schließlich sieht man täglich unzählige Stecker im Einsatz – wie kompliziert kann das schon sein? Doch gerade bei elektrischen Installationen können kleine Fehler schwerwiegende Folgen haben.
Falsch montierte Stecker bergen erhebliche Gefahren: von Kurzschlüssen über Stromschläge bis hin zu Brandrisiken. Umso wichtiger ist es, bei der Montage auf jedes Detail zu achten.
In diesem Artikel erhältst du eine ausführliche Schritt-für-Schritt-Anleitung und erfährst, welche typischen Fehler du vermeiden solltest. Zudem bekommst du wertvolle Hintergrundinfos, warum bestimmte Arbeitsschritte so wichtig sind.
Was ist ein Schuko-Stecker?
Der Begriff „Schuko“ steht für „Schutzkontakt“ und bezeichnet ein europaweit verbreitetes Steckersystem. Ein Schuko-Stecker verfügt über zwei Kontaktstifte für die Stromversorgung – Phase und Neutralleiter – sowie zwei seitlich angebrachte Metallkontakte für die Erdung, den sogenannten Schutzleiter.
Dieses System gewährleistet nicht nur die elektrische Verbindung, sondern schützt auch vor gefährlichen Berührspannungen, indem es im Fehlerfall den Strom zuverlässig zur Erde ableitet.
Schuko-Stecker sind für 230 Volt Wechselstrom ausgelegt und finden sich in nahezu jedem Haushalt – an Kaffeemaschinen, Werkzeugen, Heizlüftern oder Verlängerungskabeln. Damit sie sicher funktionieren, müssen sie korrekt angeschlossen sein.
Was du für die Montage brauchst
Bevor du mit der Arbeit beginnst, solltest du alle nötigen Werkzeuge und Materialien bereitlegen. Eine gut organisierte Vorbereitung hilft nicht nur bei der Umsetzung, sondern minimiert auch Fehlerquellen.
Benötigte Werkzeuge und Materialien
Die mit * gekennzeichneten Links sind sogenannte Affiliate-Links von Amazon. Wenn du über einen solchen Link etwas kaufst, erhalte ich eine kleine Provision – für dich ändert sich am Preis natürlich nichts. Mit deinem Einkauf unterstützt du meine Arbeit – danke dafür!
Schritt-für-Schritt-Anleitung zur Montage
1. Strom abschalten
Vor Beginn jeglicher Arbeit an elektrischen Leitungen ist es Pflicht, die Spannungsfreiheit zu prüfen. Ziehe den Stecker aus der Steckdose oder schalte den entsprechenden Sicherungsautomaten ab. Sicherheit hat oberste Priorität.

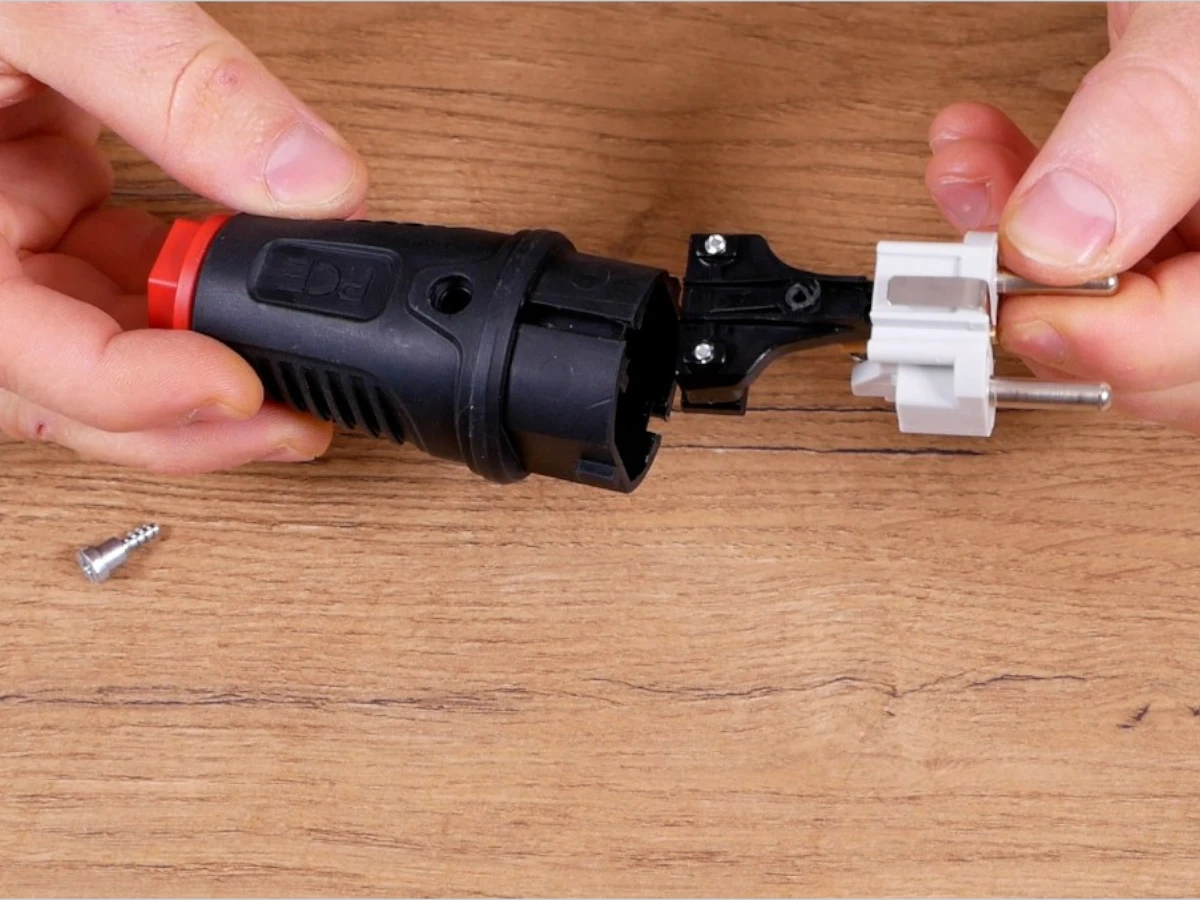

2. Stecker öffnen
Drehe die Schraube des Schuko-Steckers heraus und entnimm das Innenteil. Schiebe das Gehäuse des Steckers unbedingt schon jetzt auf das Kabel, da du es später nicht mehr darüber ziehen kannst, ohne alles erneut zu demontieren.

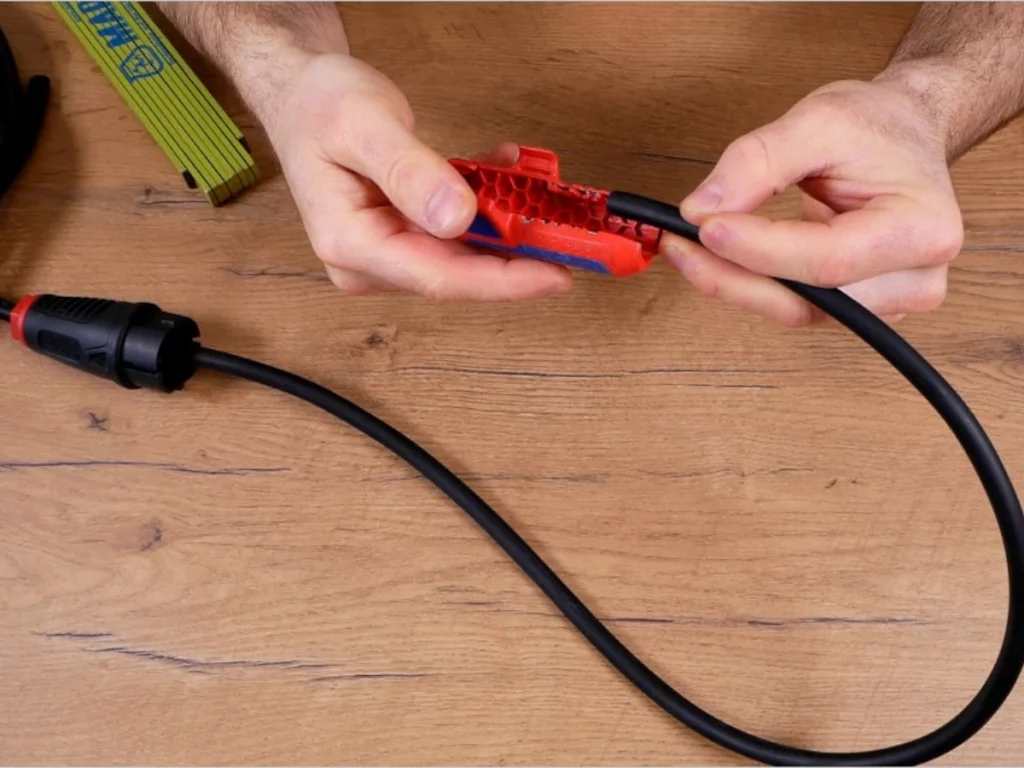

3. Kabel vorbereiten

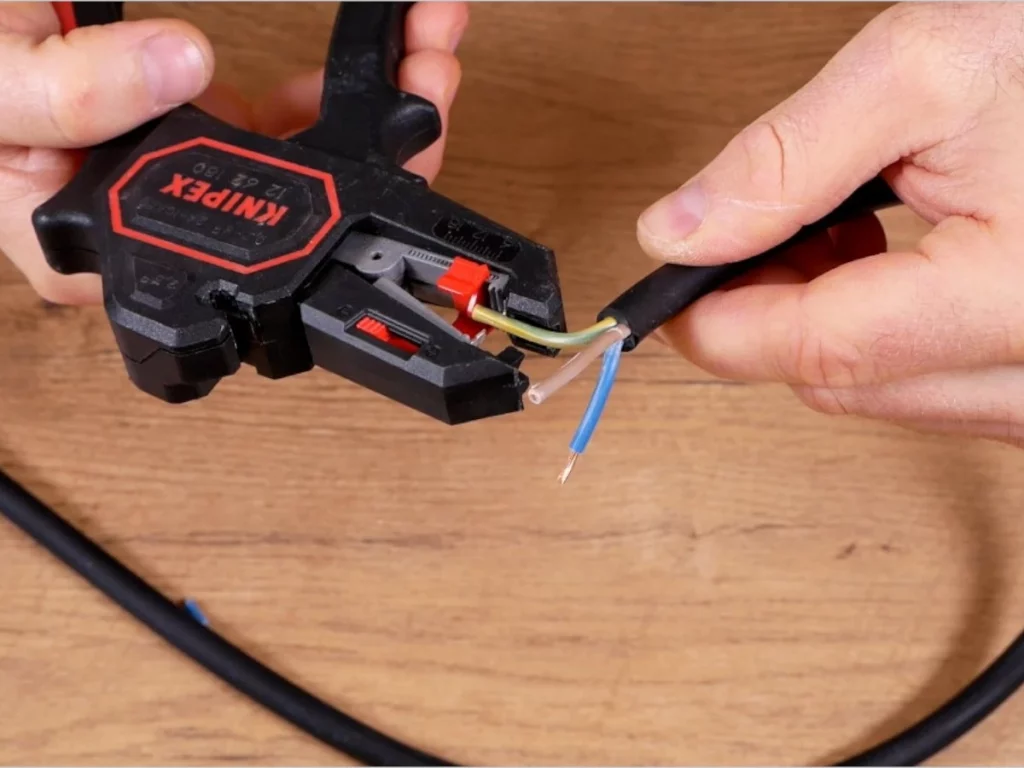

Entferne mit der Abisolierzange etwa 30 Millimeter des äußeren Kabelmantels, sodass die drei farblich gekennzeichneten Adern zum Vorschein kommen. Anschließend isolierst du jede Ader etwa sieben Millimeter ab, um das Kupfer freizulegen.

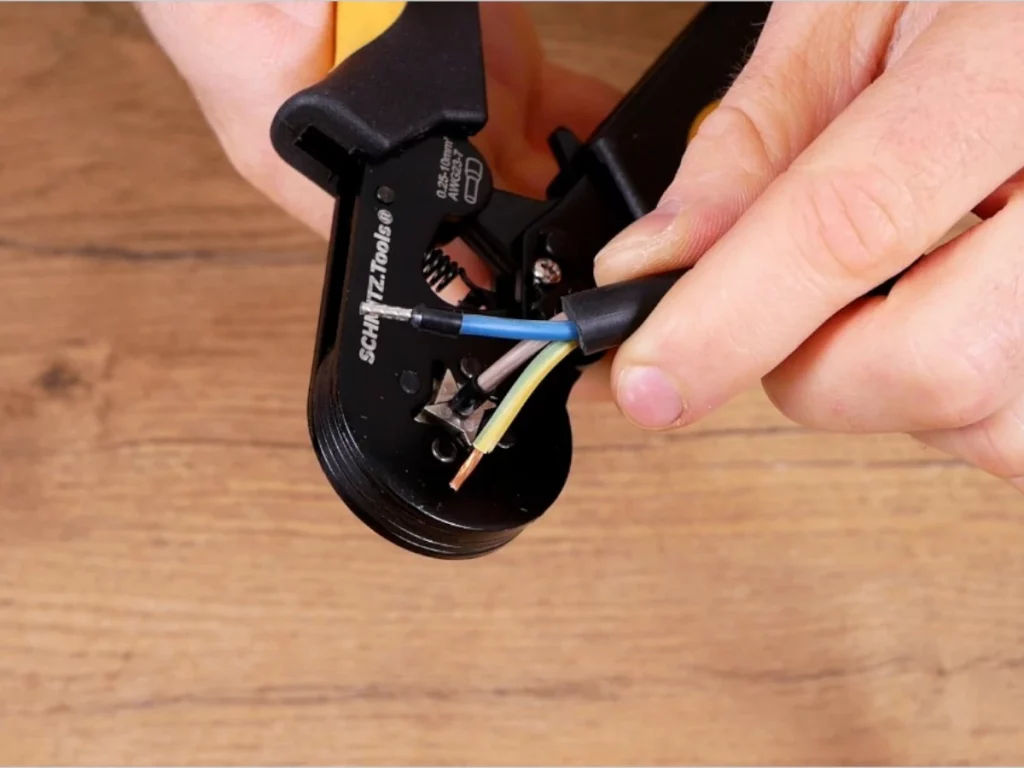

4. Aderendhülsen aufbringen
Dies ist einer der wichtigsten Schritte. Flexible, feindrähtige Leiter dürfen niemals ohne Aderendhülsen angeschlossen werden. Ohne diese könnten einzelne Litzen beschädigt oder gequetscht werden – was langfristig zu Wackelkontakten oder Erwärmung führt.
Forme die Litzen leicht vor, stecke die passende Hülse auf und vercrimpe sie mit der Crimpzange. Achte darauf, dass keine Kupferlitze übersteht.

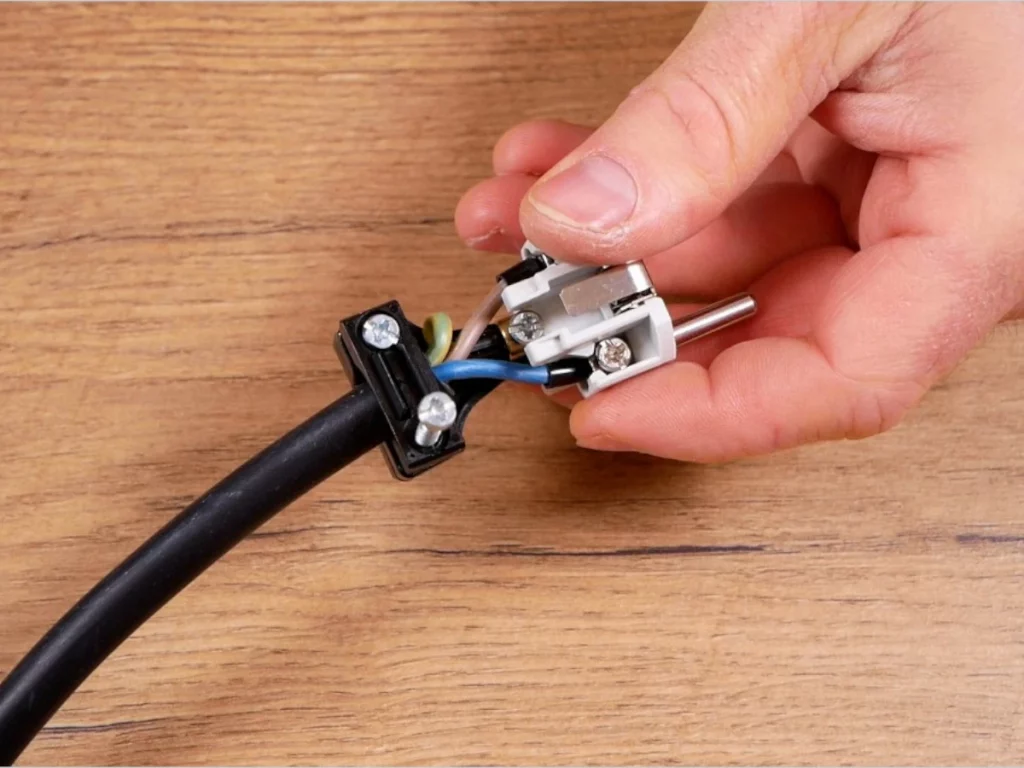

5. Leiter anschließen
Die drei Leiter werden in den Stecker eingeschraubt:
Der grün-gelbe Schutzleiter gehört in die mittlere Klemme. Diese ist meist mit einem Erdungssymbol gekennzeichnet.
Der braune Leiter (Phase) kommt in eine der äußeren Klemmen – in der Praxis häufig links.
Der blaue Leiter (Neutralleiter) wird in die verbleibende Klemme angeschlossen – meist rechts.
Technisch gesehen ist die Position von Phase und Neutralleiter bei Schuko-Steckern nicht fest definiert, doch eine einheitliche Zuordnung erleichtert Wartung und Fehleranalyse.
6. Zugentlastung montieren
Eine korrekt montierte Zugentlastung sorgt dafür, dass bei Zug auf das Kabel nicht die Anschlussstellen oder Adern belastet werden. Positioniere den schwarzen Außenmantel des Kabels so, dass er unter der Zugentlastung liegt, und verschraube diese fest.
7. Schutzleiter nicht kürzen
Ein häufiger Fehler besteht darin, den Schutzleiter kürzer zu schneiden als die anderen. Das ist gefährlich. Sollte die Zugentlastung versagen und das Kabel herausgezogen werden, würde der Schutzleiter zuerst abreißen – und die Schutzfunktion wäre verloren. Lasse den Schutzleiter also genauso lang oder leicht länger als die übrigen Adern.

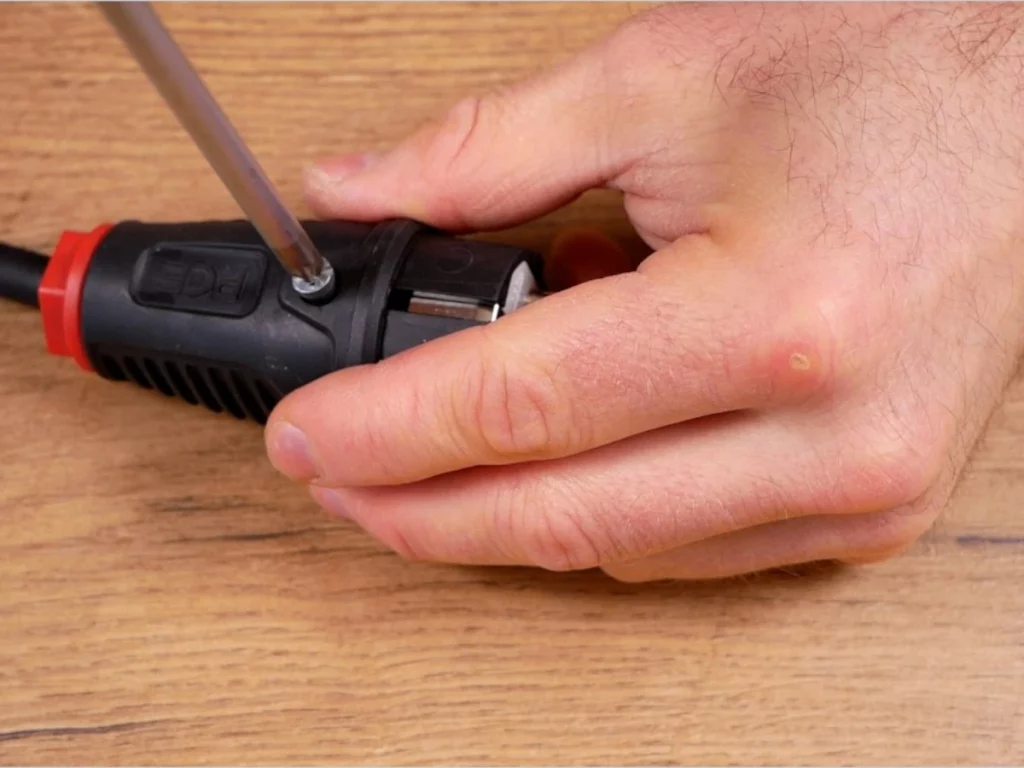

8. Gehäuse schließen
Setze das Steckergehäuse wieder auf, verschraube es ordentlich – und du bist fertig. Prüfe abschließend nochmals, ob alle Schrauben fest sitzen und keine Ader sichtbar ist.
Typische Fehler und wie du sie vermeidest
Viele Heimwerker machen beim Anschließen eines Schuko-Steckers ähnliche Fehler. Hier sind die häufigsten – und wie du sie verhinderst:
Keine Aderendhülsen verwendet: Ohne Hülsen beschädigen die Schraubklemmen die feinen Kupferdrähte. Das kann zu Kontaktproblemen und Hitzeentwicklung führen.
Zugentlastung vergessen oder falsch montiert: Dadurch kann das Kabel herausgezogen werden – im schlimmsten Fall reißen die Leiter ab.
Schutzleiter zu kurz: Wenn dieser bei einem Kabelriss zuerst abreißt, geht die Schutzfunktion verloren.
Verpolung der Leiter: Auch wenn die Zuordnung von Phase und Neutralleiter beim Schuko-Stecker nicht festgelegt ist, sollte man eine durchgängige Belegung einhalten – das erhöht die Sicherheit und Übersichtlichkeit.
Sicherheits- und Rechtshinweise
In Deutschland dürfen laut §13 der Niederspannungsanschlussverordnung (NAV) nur eingetragene Elektrofachkräfte Arbeiten an elektrischen Anlagen durchführen. Das Anschließen eines Steckers fällt jedoch in den Bereich der Kleinarbeiten, die auch von Laien vorgenommen werden dürfen – vorausgesetzt, man weiß, was man tut.
Beachte deshalb Folgendes:
Stromversorgung unterbrechen
Spannungsfreiheit prüfen
Aderendhülsen verwenden
Schutzleiter korrekt montieren
Bei Unsicherheit einen Elektriker fragen
Fazit
Das Anschließen eines Schuko-Steckers ist eine handwerklich lösbare Aufgabe – doch sie erfordert Genauigkeit und Verantwortungsbewusstsein. Mit den richtigen Werkzeugen, einer sauberen Vorbereitung und einem Verständnis für die Funktionsweise der einzelnen Komponenten kann jeder Heimwerker diese Arbeit sicher ausführen.
Vermeide die typischen Fehler und sei dir der Verantwortung bewusst, die du übernimmst – denn beim Umgang mit Strom gibt es keinen Spielraum für Nachlässigkeit.
Wenn du dir unsicher bist, gilt immer: Lieber den Fachmann holen, als ein Risiko einzugehen.
